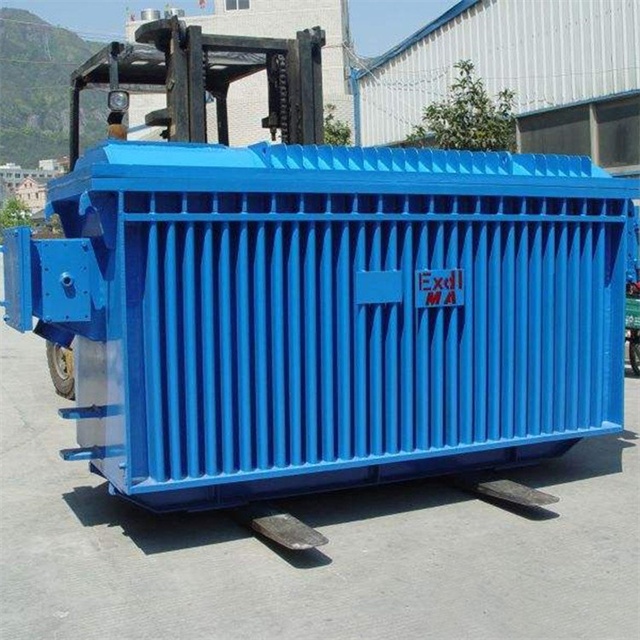

KBSG矿用隔爆型干式变压器是专为煤矿井下配电系统设计的一种防爆型干式变压器。其外壳采用高强度钢板焊接而成，具有隔爆、耐压、散热性能好等特点，适用于具有甲烷、煤尘爆炸性危险的矿井环境，是井下中央变电所、采区变电所及综采工作面供电的理想设备。
一、产品概述
KBSG系列矿用隔爆型干式变压器（井下配电专用）采用真空环氧树脂浇注或Nomex绝缘系统，铁芯选用高导磁优质硅钢片，线圈采用H级或C级绝缘材料。产品整体结构紧凑，无油、无渗漏、免维护，符合煤矿安全规程对防爆电气设备的严格要求。变压器可安装于矿用隔爆型移动变电站或独立使用，作为井下动力、照明及机电设备的供电电源。
二、产品特点
隔爆性能可靠：外壳采用Q235钢板焊接成型，经水压试验和隔爆面处理，隔爆接合面尺寸及粗糙度符合GB 3836.2-2010标准，能承受内部爆炸压力而不损坏，并能阻止爆炸向外传播。
干式无油设计：采用空气自冷或强迫风冷方式，无变压器油，杜绝了因漏油引发的火灾与环保问题，也无需油池和防爆储油坑，降低了井下安装空间要求。
绝缘性能优异：低压线圈采用铜箔或扁铜线绕制，高压线圈采用分段圆筒式结构，经真空浸漆烘干处理，绝缘耐热等级可达H级（180℃），并具有优良的防潮、防霉和耐腐蚀能力。
过载能力强：热容量大，在短时过负荷运行条件下温升低，可适应煤矿井下负荷波动剧烈的工况。
损耗低、噪音小：选用低损耗取向硅钢片，并采用多级接缝工艺，空载损耗和负载损耗均低于标准，运行噪音控制在65dB以下。
智能监控选配：可加装温度显示、故障报警、超温跳闸及RS485通讯接口，方便接入矿井自动化监控系统，实现远程管理。
三、主要用途
KBSG矿用隔爆型干式变压器主要应用于煤矿井下、无瓦斯及煤尘爆炸危险的隧道、化工企业等有防爆要求的配电场所。其具体使用范围包括：
煤矿井下中央变电所及采区变电所，作为主配电变压器向掘进面、回采面供电；
矿用隔爆型移动变电站的变压器单元，为综合机械化采煤设备提供1140V或660V电源；
井下局部通风机、水泵、提升机、输送机等机电设备的独立供电；
具有甲烷或煤尘爆炸性危险环境的其他工业场所，作为配电或动力装置。
四、技术规格
KBSG系列变压器一次侧额定电压通常为6000V或10000V，二次侧额定电压为1200V、690V或400V，也可根据用户需求定制。频率50Hz，联结组标号为Yy0、Yd11或Dyn11。下表为部分典型规格的技术参数：
| 产品型号 | 额定容量 (kVA) | 电压组合 (kV) | 空载损耗 (W) | 负载损耗 (W) | 空载电流 (%) | 阻抗电压 (%) | 外形尺寸 长×宽×高(mm) | 总质量 (kg) |
|---|---|---|---|---|---|---|---|---|
| KBSG-50/6 | 50 | 6±5%/0.693 | 260 | 950 | 2.5 | 4 | 2100×850×1100 | 1050 |
| KBSG-100/6 | 100 | 6±5%/1.2-0.693 | 420 | 1550 | 2.2 | 4 | 2250×900×1200 | 1350 |
| KBSG-200/6 | 200 | 6±5%/1.2-0.693 | 700 | 2500 | 2.0 | 4 | 2400×950×1300 | 1950 |
| KBSG-315/6 | 315 | 6±5%/1.2-0.693 | 980 | 3800 | 1.8 | 4 | 2500×1000×1350 | 2380 |
| KBSG-500/6 | 500 | 6±5%/1.2-0.693 | 1380 | 5300 | 1.6 | 4.5 | 2600×1100×1450 | 3100 |
| KBSG-630/6 | 630 | 6±5%/1.2-0.693 | 1620 | 6500 | 1.5 | 4.5 | 2750×1150×1550 | 3850 |
| KBSG-800/6 | 800 | 6±5%/1.2-0.693 | 1950 | 8000 | 1.4 | 5 | 2900×1200×1650 | 4700 |
| KBSG-1000/6 | 1000 | 6±5%/1.2-0.693 | 2300 | 9600 | 1.3 | 5 | 3050×1250×1750 | 5600 |
此外，高压侧还可提供10kV、3.3kV等电压等级产品，容量范围可扩展至50kVA～3150kVA。温控系统可选配数显温控仪，当线圈温度达到设定值时自动启动风机或触发跳闸保护。
五、使用环境条件
海拔高度不超过1000m，如用于高海拔地区需根据海拔修正系数调整额定容量；
环境温度：更高＋40℃，更低－25℃，日平均温度不超过＋35℃；
相对湿度：在25℃时，月平均更大相对湿度不大于95％；
周围空气中不得含有腐蚀金属和破坏绝缘的活性气体及明显污秽；
安装场所应无强烈颠簸、振动和冲击，且无爆破危险介质（若用于爆炸危险环境，必须按煤矿安全规程要求配套安装）。
六、执行标准与安全认证
